技術特點
- 高精度測量
精度高達1% - 測量范圍大
選用不同型號的傳感器，可實現口徑 DN15 ~ DN6000mm 管道流量的測量。 - 充電電源
內置大容量鎳氫充電電池，可支持流量計連續工作 12 小時以上。采用電源適配器充電，可實現不間斷測量。 - 非接觸式測量
將帶有磁性的超聲波流量計傳感器吸附在管道外壁，即可完成測量流量。 - 支持多語言菜單
可定制中、英、意大利等多種語言。 - 大屏幕液晶顯示
可同時顯示累積流量、瞬時流量、流速、工作狀態等。 - 內置數據存儲器
內置數據記錄器空間為 32 Kbit，可儲存 2000 行測量數據
產品簡介
手持式超聲波流量計實現了液體流量的非接觸式測量。只需要將傳感器安裝在管理外壁，即可完成對流量的測量。具有體積小，攜帶方便，測量準確的特點。
廣泛應用于自來水、供暖、水利、冶金、化工、機械、能源等行業?？梢杂米錾a(chǎn)監測、流量校驗、臨時檢測、流量巡查、水平衡調試、熱網平衡調試、節能監測，是流量即時檢測必備的工具儀表。
測量圖
 |

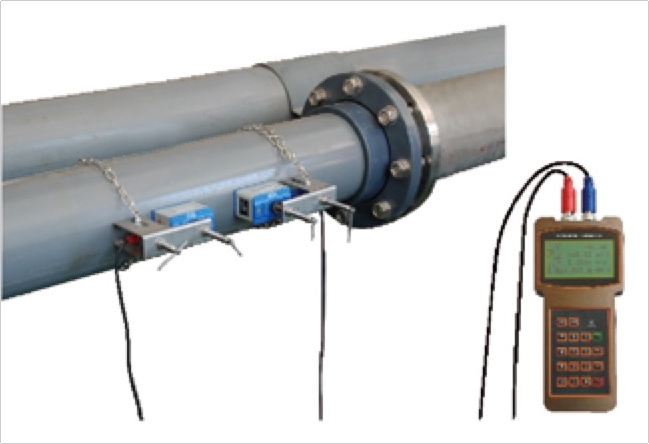

配接夾裝式傳感器
|
 |

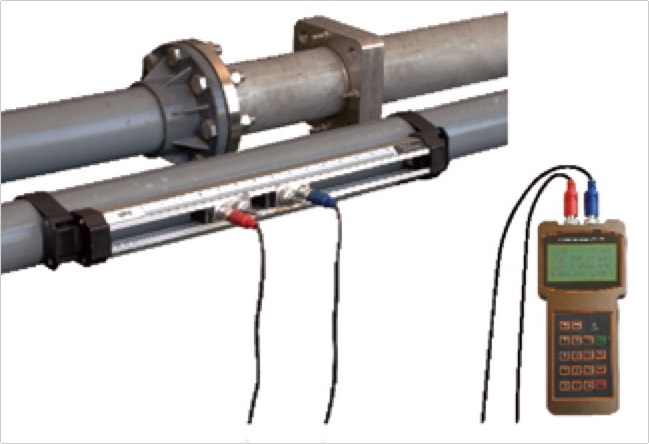

配接支架式傳感器
|

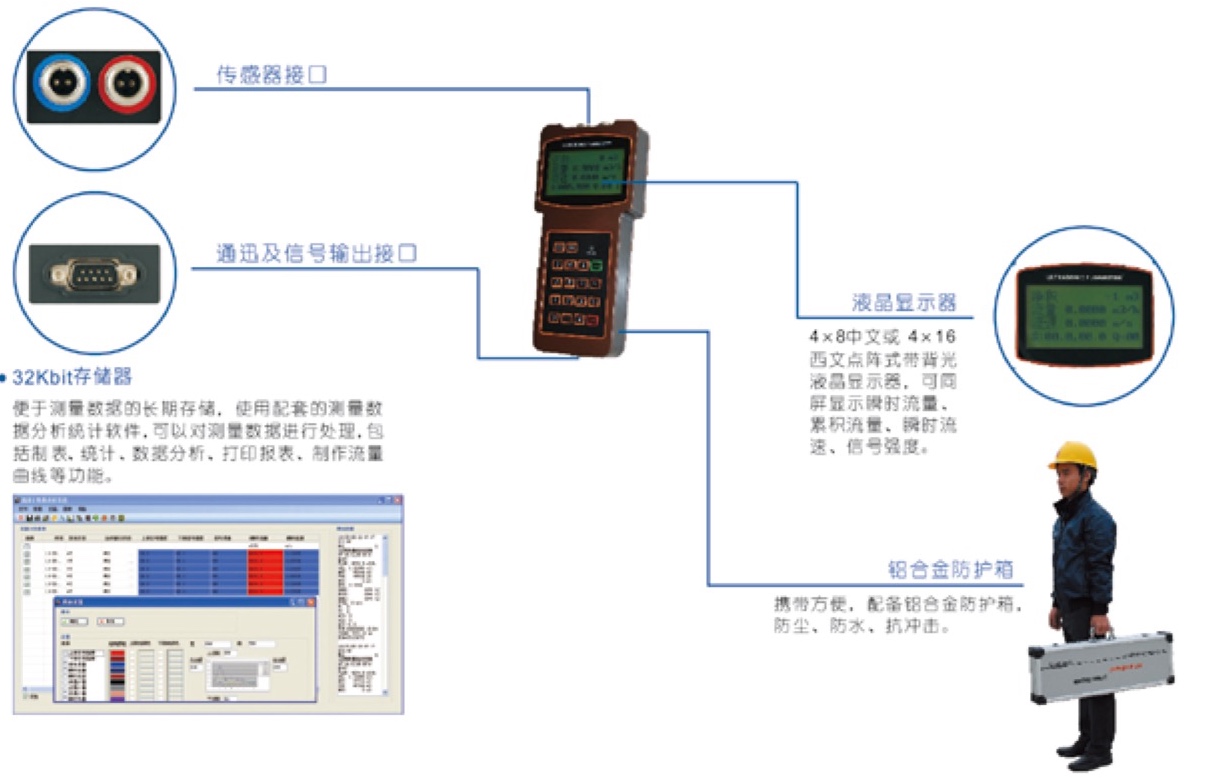

主要部件特點說明

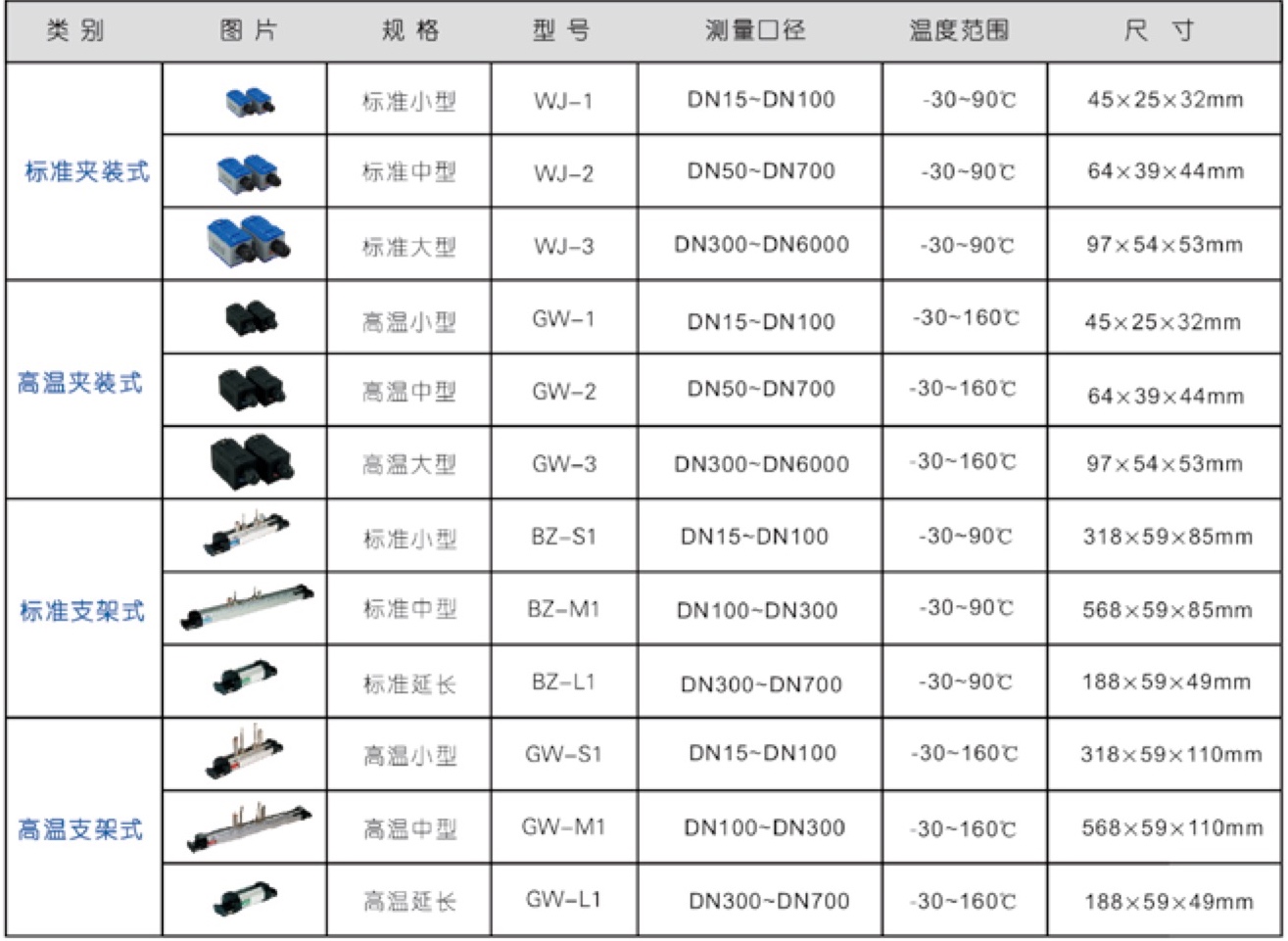

可選配的流量傳感器
注：詳細參數，請參閱《超聲波流量計傳感器》介紹。
基本技術參數
|
類 別 |
性能、參數 |
|
|
主 機 |
原 理 | 超聲波時差原理，4字節IEEE754浮點運算 |
|
精 度 |
流量：優于 ±1％ |
|
|
顯 示 |
4 x 8中文或者4 x 16西文點陣式背光液晶顯示器，支持中、英、意三種語言 |
|
|
信號輸出 |
1路OCT脈沖輸出（脈沖寬度6-1000ms，默認200ms） | |
|
數據接口 |
隔離RS232串行接口，可通過PC電腦對流量計進行升級 |
|
|
管道情況 |
管 材 |
鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里 |
|
管內徑 |
15-6000mm |
|
|
直管段 |
傳感器安裝點最好滿足：上游10D，下游5D，距泵出口30D（D為管徑） |
|
|
測量介質 |
種 類 |
水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體 |
|
溫 度 |
溫度：-30~160℃ |
|
|
濁 度 |
10000ppm且氣泡含量小 |
|
|
流 速 |
0~±10m/s |
|
|
工作環境 |
溫 度 |
主機：-20-60℃；流量傳感器：-30-160℃ |
|
濕 度 |
主機：85%RH；傳感器防護等級 IP67 |
|
|
電 源 |
3節內置1. 2V容量為2000mAH的充電Ni-MH電池，每次充滿電可持續工作12小時以上，使用AC90-260V電源適配器，可實現不間斷測量。 |
|
|
功 耗 |
1.5W |
|
| 外殼材料 | 阻燃ABS | |
| 主機重量 | 390g | |

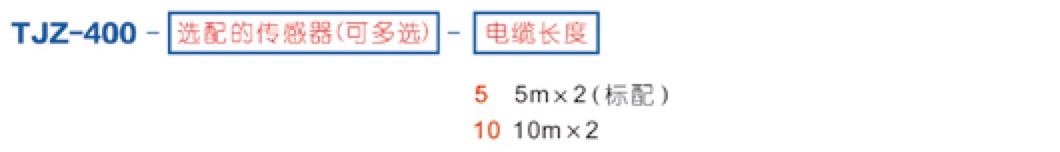

選型編號
